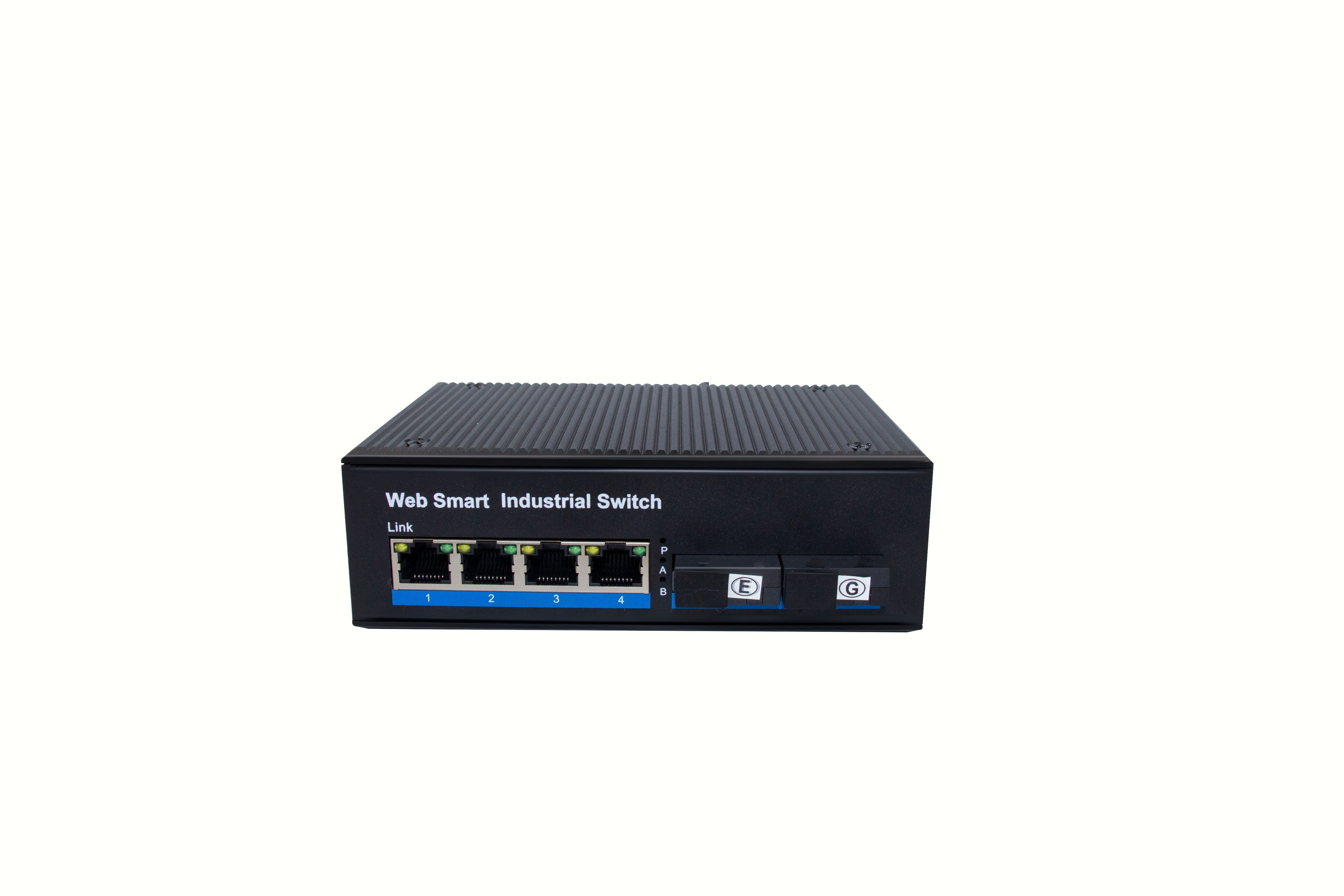

千兆2光4電WEB管理工業交換機
YH600-24GS-W-SFP系列WEB網管工業級以太網交換機，產品符合FCC、CE、ROHS標準，支持工業現場所需的以太網二層協議，保證通信網絡的穩定性。該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40~85℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。
|
技術參數 |
|
|
產品名稱 |
WEB管理型千兆2光4電工業級交換機 |
|
產品型號 |
YH600-24GS-W-SFP |
|
產品描述 |
4路千兆電口+2路千兆光口工業級交換機 |
|
端口描述 |
4個RJ45端口+2個光纖接口 |
|
網絡協議 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x;IEEE802.1Q -VLAN Tagging； |
|
RJ45端口 |
10/100/1000M自動偵測，全/半雙工MDI/MDI-X自適應 |
|
光纖端口 |
1000BaseFX端口（SFP插槽） |
|
交換機屬性 |
傳輸方式：存儲轉發 MAC地址 : 2K 緩存：1.2Mbit 背板帶寬：14G 交換時延：<10μs 功耗：<5W |
|
防護等級 |
IP40 |
|
LED 指標 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|
電源 |
輸入電壓：DC12-57V（雙電源冗余備份） 接入端子 ：鳳凰端子（工業端子） 雷擊浪涌沖擊防護 ( 電源 )：5000A(8/20μs) 支持雙電源冗余 支持內置過流 4.0A 保護支持反接保護 |
|
其他規格 |
|
|
工作環境 |
工作溫度：-40～80 °C（-40～180 °F） 儲存溫度 : -40～80 °C（-40～180 °F） 相對濕度 : 5%～95%(無凝露） |
| 管理與維護 |
支持WEB管理方式 |
| VLAN | 支持基于端口的VLAN |
| 組播協議 | 支持IGMP Snooping |
| 二層環網協議 | 支持G.8032以太網環保護協議ERPS |
| QoS/ACL |
支持802.1p/DSCP優先級標記 支持SP/WRR隊列調度 支持基于端口的限速 支持基于流的重定向 |
|
行業標準 |
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS : IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
|
機械屬性 |
外殼：IP40防護等級，鋁合金外殼 散熱方式：自然冷卻，無風扇 重量 ：0.64Kg 尺寸 ：143.7 x 103.8 x 47.7mm （長 x 寬 x 高） |
|
平均無故障時間 |
300,000 小時 |
|
質保 |
5年 |
安裝方式
連接示意圖
|
YH600-24GS-W-SFP |
2個千兆光+4個千兆電、SFP接口(不含光模塊)、導軌式、DC12-52V供電-寬溫（-40℃-85℃）-支持環網（ERPS）-WEB管理
|
|
YH600-24GS-W-SC2 |
2個千兆光+4個千兆電、多模雙纖SC口2km 、導軌式、DC12-52V供電-寬溫（-40℃-85℃）-支持環網（ERPS）-WEB管理 |
|
YH600-24GS-W-SC20 |
2個千兆光+4個千兆電、單模雙纖SC口20km 、導軌式、DC12-52V供電-寬溫（-40℃-85℃）-支持環網（ERPS）-WEB管理 |
|
YH600-24GS-W-SC20/A/B |
2個千兆光+4個千兆電、單模單纖SC口20km 、導軌式、DC12-52V供電-寬溫（-40℃-85℃）-支持環網（ERPS）-WEB管理 |
|
YH600-24GS-W-FC2 |
2個千兆光+4個千兆電、多模雙纖FC口2km 、導軌式、DC12-52V供電-寬溫（-40℃-85℃）-支持環網（ERPS）-WEB管理 |
|
YH600-24GS-W-FC20 |
2個千兆光+4個千兆電、單模雙纖FC口20km 、導軌式、DC12-52V供電-寬溫（-40℃-85℃）-支持環網（ERPS）-WEB管理 |
|
YH600-24GS-W-FC20/A/B |
2個千兆光+4個千兆電、單模單纖FC口20km 、導軌式、DC12-52V供電-寬溫（-40℃-85℃）-支持環網（ERPS）-WEB管理 |
